Wat is een LC/APC connector?
De LC/APC connector is een type glasvezelconnector die wordt gebruikt om een glasvezelkabel op een apparaat aan te sluiten. Dat klinkt misschien voor de hand liggend, maar waar staat die afkorting dan voor? We gaan het uitleggen.
De LC glasvezelconnector is ontwikkeld door Lucent Technologies, vandaar dat deze de naam LC draagt. LC glasvezelconnectoren zijn gemakkelijk te herkennen aan hun slanke langwerpige uitvoering. Door die slanke vorm worden LC glasvezelconnectoren niet enkel in je eigen huis gebruikt maar ook op plaatsen waar veel glasvezelconnectoren in een kleine ruimte bij elkaar geplaatst moeten worden.
De afkorting APC in de benaming LC/APC staat voor Angled Physical Contact, wat in goed Nederlands een schuin contactvlak betekent. De APC-versie van de LC connector heeft een schuin afgesneden contactvlak, typisch onder een hoek van 8 graden. Deze schuine afsnijding zorgt voor een verbeterde signaaltransmissie en hoe dat zit gaan we uitleggen.
Wat is het nut van het schuine vlak?
In glasvezelnetwerken zijn terugkaatsverliezen een groot probleem. Deze terugkaatsingen kunnen storing veroorzaken en de kwaliteit van het signaal aantasten. Door het gebruik van een APC glasvezelconnector met zijn schuine contactvlak wordt het terugkerende licht weg van de vezelkern geleid, waardoor deze terugkaatsingen sterk verminderen. Dit is essentieel in systemen waar hoge datasnelheden en lange afstandsoverdracht nodig zijn.

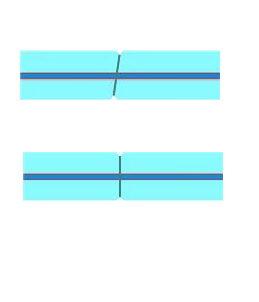

In de onderstaande beelden kun je het verschil zien tussen een contactoppervlak van 8 graden, en een recht contactoppervlak. Het donkerblauwe deel is de glasvezel in de glasvezelconnector, het lichtblauwe deel de glasvezelkabel.
