Wat is een SC/APC connector?

Kort gezegd is een SC/APC connector een connector die je gebruikt om een glasvezelkabel aan te sluiten op een apparaat. Dat klinkt redelijk logisch, maar waar staat die afkorting dan voor? We gaan het uitleggen.

De afkorting SC staat voor Subscriber Connector, maar je zou ook de afkorting Standaard Connector gebruiken, een meer informele benaming. SC-connectoren hebben een vierkante vorm en maken gebruik van een push-pull-koppelingmechanisme, wat het gemakkelijker maakt om de connector aan te sluiten en ook weer los te koppelen.

Nu wordt het wat ingewikkelder: de afkorting APC staat voor Angled Physical Contact, wat in goed Nederlands een schuin contactvlak betekent, onder een hoek van 8 graden.

Waarom dat schuine vlak?

In glasvezelnetwerken zijn terugkaatsverliezen een groot probleem. Deze terugkaatsingen kunnen storing veroorzaken en de kwaliteit van het signaal aantasten. Door het gebruik van een APC glasvezelconnector met zijn schuine contactvlak wordt het terugkerende licht weg van de vezelkern geleid, waardoor deze terugkaatsingen sterk verminderen. Dit is essentieel in systemen waar hoge datasnelheden en lange afstandsoverdracht nodig zijn.

In de onderstaande beelden kun je het verschil zien tussen een contactoppervlak van 8 graden, en een recht contactoppervlak. Het donkerblauwe deel is de glasvezel in de glasvezelconnector, het lichtblauwe deel de glasvezelkabel.

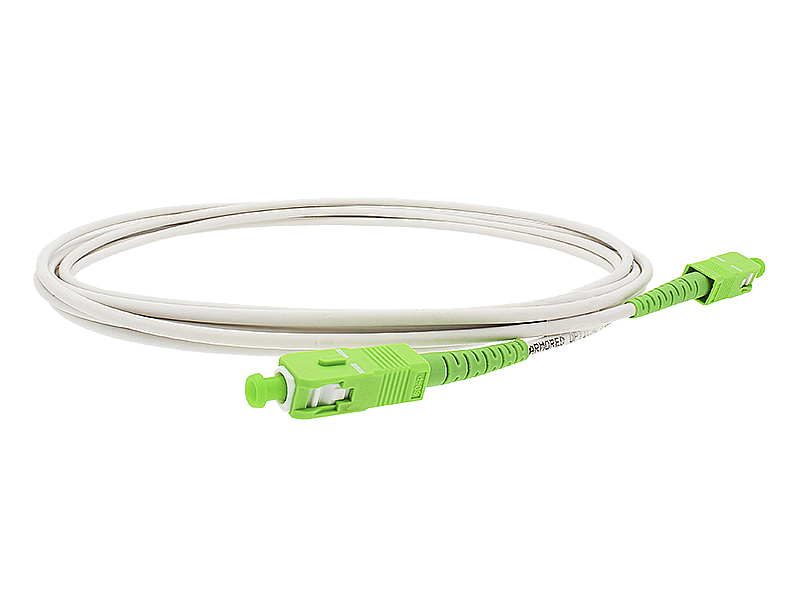

Het type contactoppervlak is natuurlijk lastig vanaf de buitenkant te zien. De SC/APC connector is te herkennen aan zijn groene kleur.

Tenslotte, om dit verhaal compleet te maken, soms kom je ook de afkortingen PC en UPC tegen. Dit zijn glasvezelconnectoren, vaak in het blauw uitgevoerd met verschillende kwaliteiten van afwerking:

• PC ( Physical Contact): wordt gebruikt in datanetwerken met korte afstanden en zonder al te hoge toepassingseisen.
• UPC (Ultra Physical Contact): gemaakt met nog betere polijsttechnieken, waardoor dit type connector nog betere specificaties heeft. Het contactoppervlak is licht bolvormig (maar zonder hoek). Deze connector vind je vaak terug bij actieve optische apparatuur die gebruik maakt van hoge datasnelheden.

Samengevat zijn SC/APC-connectoren essentieel voor het aansluiten van glasvezelkabels in netwerken die een laag signaalverlies vereisen. Hun unieke ontwerp en hoekig contactvlak zorgen voor betere prestaties, wat bijdraagt aan de efficiëntie en betrouwbaarheid van glasvezelcommunicatie.

Het is essentieel om te weten dat PC en APC glasvezelconnectoren niet compatibel zijn en daarom niet op elkaar aangesloten kunnen worden vanwege het risico op beschadiging van de contactoppervlakken van beide soorten glasvezelconnectoren.

Let op, de PC en APC connectoren zijn niet compatibel en kunnen dus niet op elkaar aangesloten worden vanwege het risico op beschadiging van de contactoppervlakken van beide connectoren.
